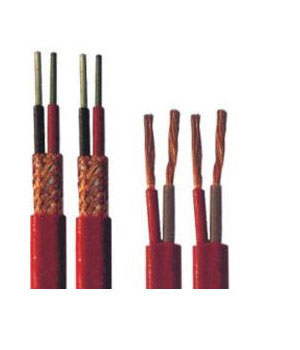

適用范圍：本產品廣泛適用于石油、化工、冶金、核電站、發電廠等測量部門準確操作自動化控制、測量溫度、計算機測溫系統中分度號為S、K、E、J和T型熱電偶配用補導線。
產品特性：根據不同惡劣環境、采用不同材料結構，達到耐火、耐油、耐酸、耐堿、耐腐蝕等要求。
主要技術參數

型號	SC	KC	KC1	KX	EX	JX	TX
正J	紅	紅	紅	紅	紅	紅	紅
負J	綠	藍	海藍	黑	棕	紫	白

使用	標	允許等J及護層著色
分類	志	普通J	準確J
一般用	G	(黑色)	S(灰色)
耐熱用	H	(黑色)	S(******)

補償導線的熱電勢、允差

	熱電勢(標準值)						熱電網測量站濕度(℃)
	100℃			200℃
	熱電勢(標準值)	允差		熱電勢	允差
		普通J	準確J(S)	(標準值)	普通J	準確J(S)
SC或RC	645	±60	±30	1440	±60	——	1000
		(±5.0℃)	(±2.5℃)		(±5.0℃)
KCA	4095	±100	±60	8137	±100	±60	900
		(±2.5℃)	(±1.5℃)		(±2.5℃)	(±1.5℃)
KCB	4095	±100	±60	8137	——	——	900
		(±2.5℃)	(±1.5℃)
KX	4095	±100	±60	8137	±100	±60	900
		(±2.5℃)	(±1.5℃)		(±2.5℃)	(±1.5℃)
NC	2774	±100	±60	5912	±100	±60	900
		(±2.5℃)	(±1.5℃)		(±2.5℃)	(±1.5℃)
NK	2774	±100	±60	5912	±100	±60	900
		(±2.5℃)	(±1.5℃)		(±2.5℃)	(±1.5℃)
EX	6317	±200	±120	13419	±200	±120	600
		(±2.5℃)	(±1.5℃)		(±2.5℃)	(±1.5℃)
JX	5268	±140	±85	10777	±140	±85	500
		(±2.5℃)	(±1.5℃)		(±2.5℃)	(±1.5℃)
TX	4277	±60	±30	9285	±90	±48	30
		(±1.0℃)	(±0.5℃)		(±1.5℃)	(±0.8℃)

補償導線往復電阻

補償導線型號	在20℃時往復電阻值Ω/m(不大于下列值)
	0.2mm2	0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC或RC	0.25	0.1	0.05	0.03	0.02
KCA	3.5	1.4	0.7	0.47	0.28
KCB	2.6	1.04	0.52	0.35	0.21
KX	5.5	2.2	1.1	0.73	0.44
EX	6.25	2.5	1.25	0.83	0.5
JX	3.25	1.3	0.65	0.43	0.26
TX	2.6	1.04	0.52	0.35	0.21
NC	3.75	1.5	0.75	0.5	0.3
NK	7.15	2.86	1.43	0.95	0.57

熱電偶分度號	補償導線型號	補償導線合金絲M稱
S或R	SC或RC	銅-銅鎳0.6
K	KC	銅-銅鎳40
	KX	鎳鉻10-鎳硅3
N	NC	鐵-銅鎳
	NX	鎳鉻硅-鎳鉻鎂
E	EX	鎳鉻10-銅鎳45
J	JX	鐵-銅鎳45
T	TX	銅-銅鎳45
WRe3/WRe25	WReC	鐵-銅鎳
